K1056 J160 ノンスイッチングアンプ

LoーD TM1001のコピーモジュールを用いたアンプをもう少し製作する。TM1001はHMAー9500IIに搭載されている
ノンスイッチングバイアスモジュールですでにアマチュアによって定数は解明されている。

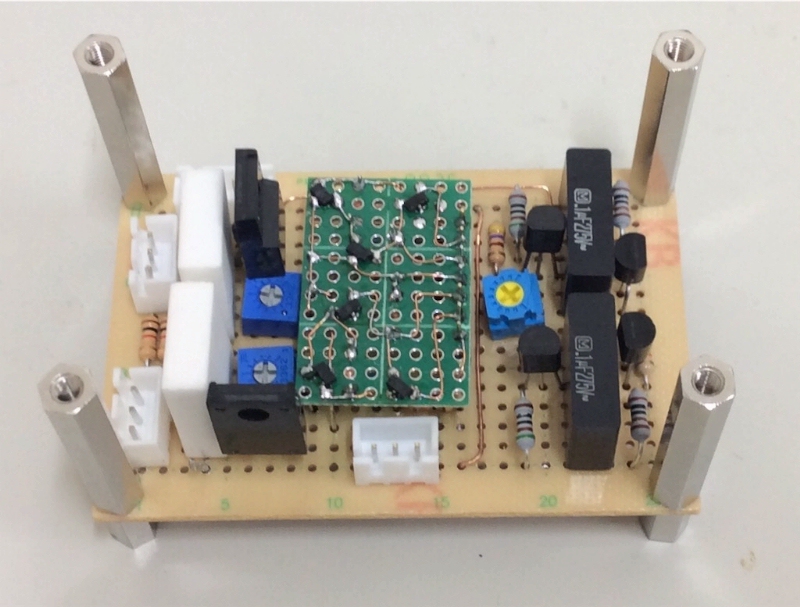

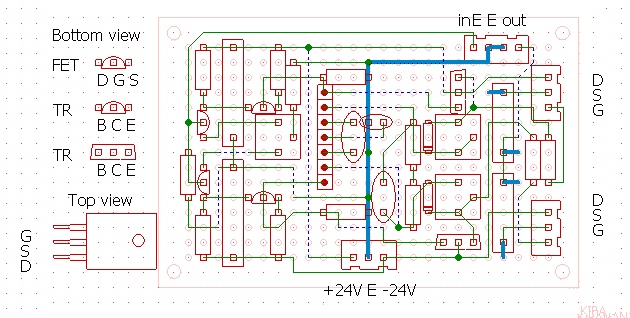

この辺まで進んだ。この後の基板の配線は楽しみの一つである。

配線が出来たのでダイオード4個のバイアスで動作をチェックする。

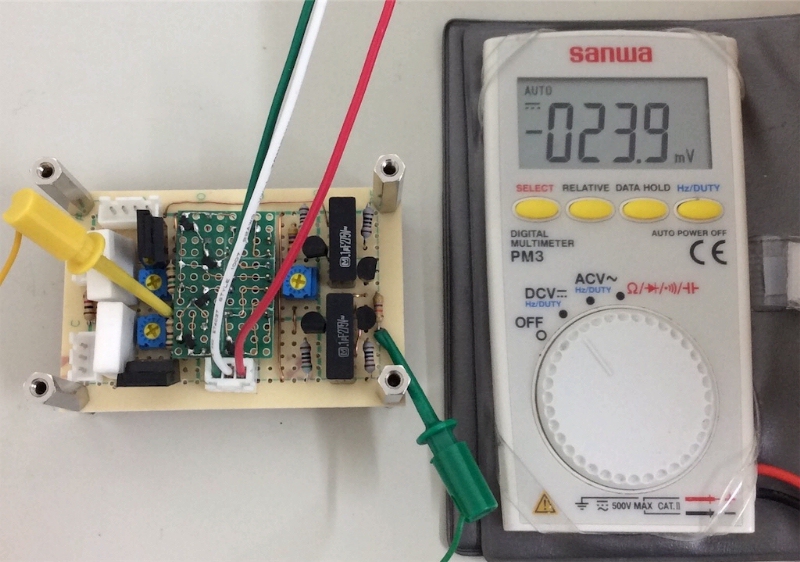

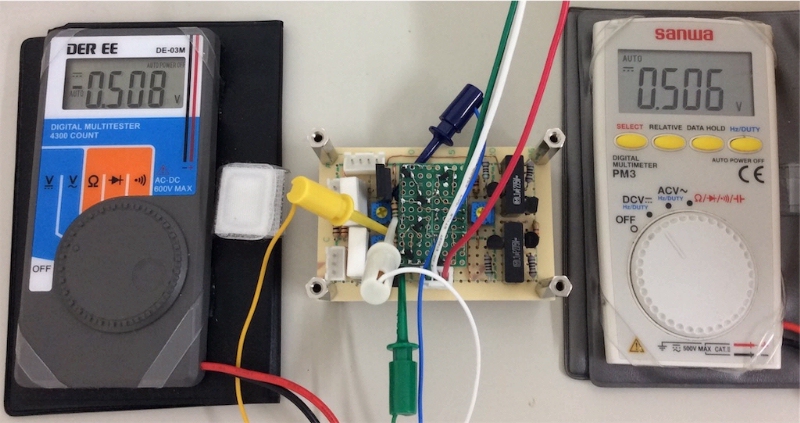

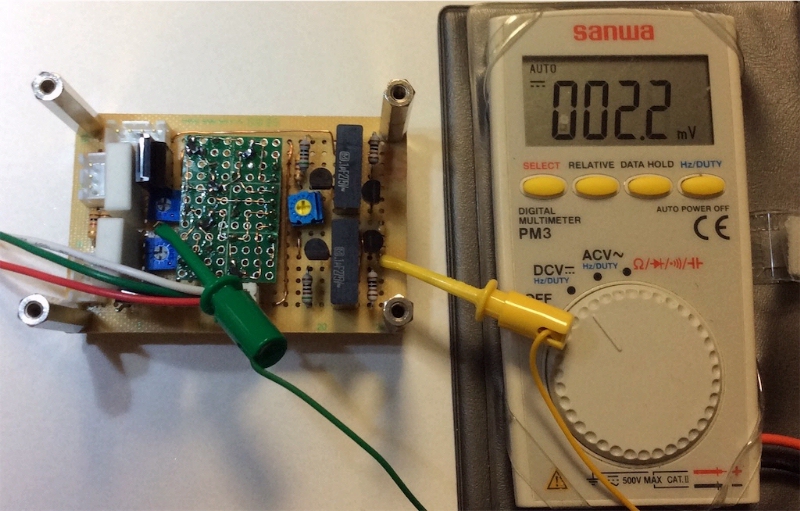

ノンスイッチング基板のオフセットをチェックする。

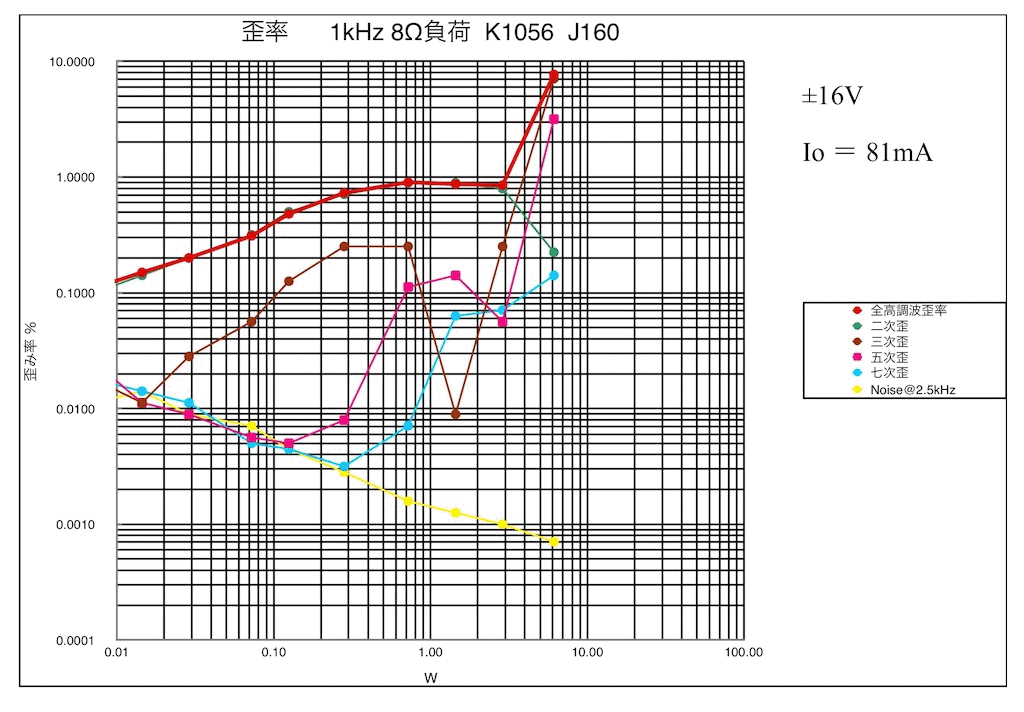

終段を取り付け調整後特性を調べる。

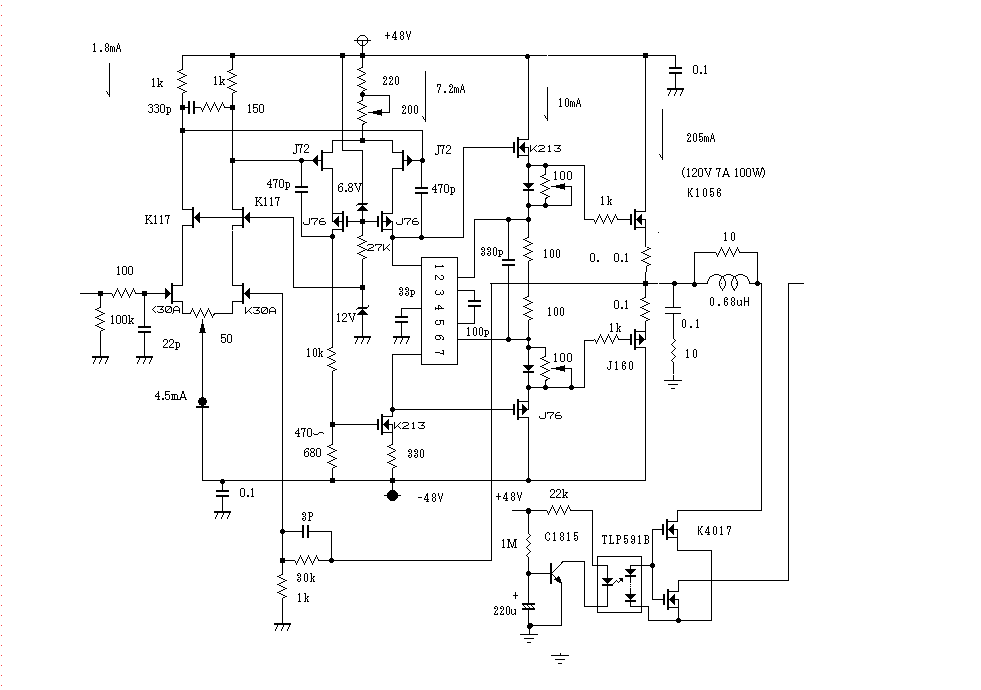

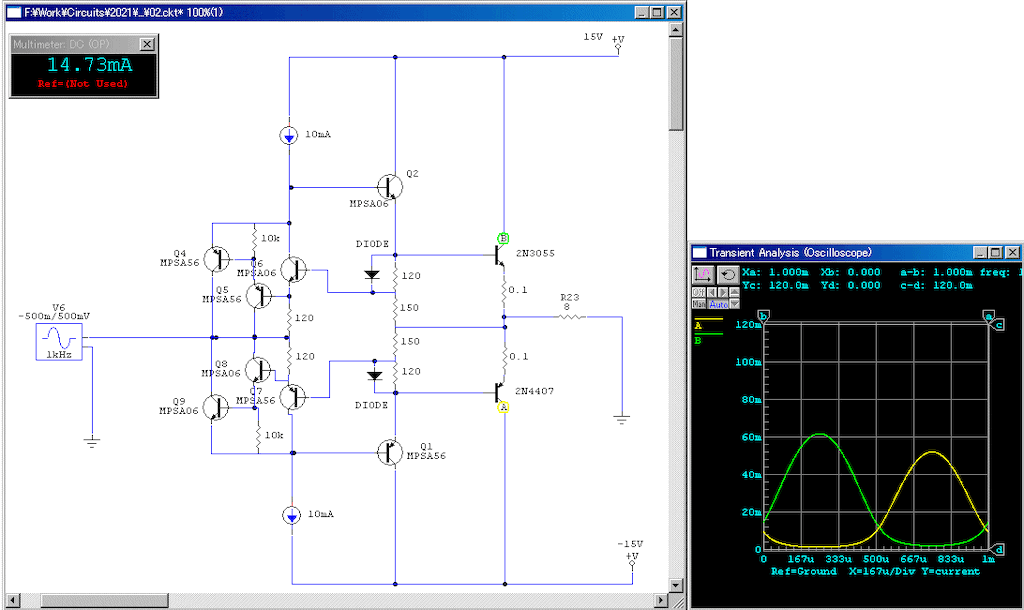

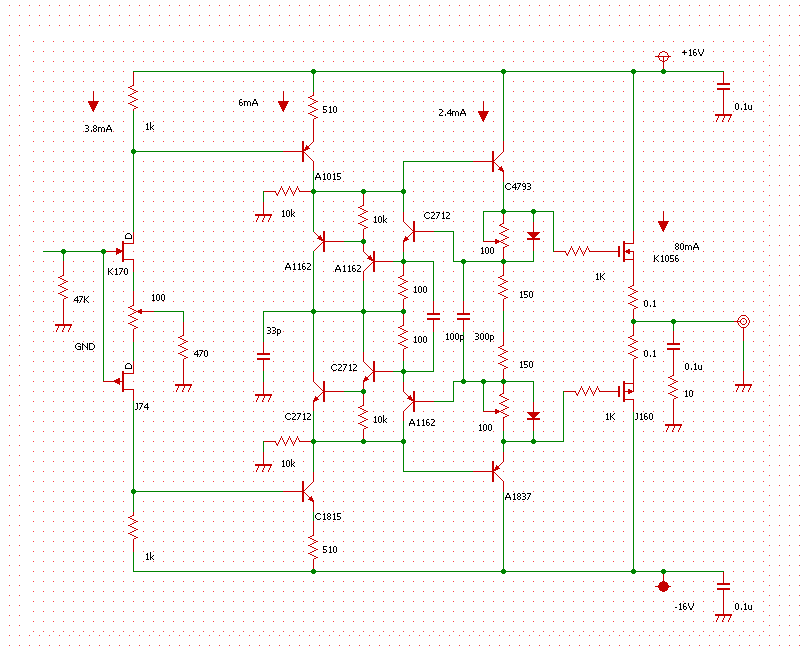

定数と電流値はこのようになる。

もう一つ基板が組み上がったのでオフセットを見る。このくらいに調整する。

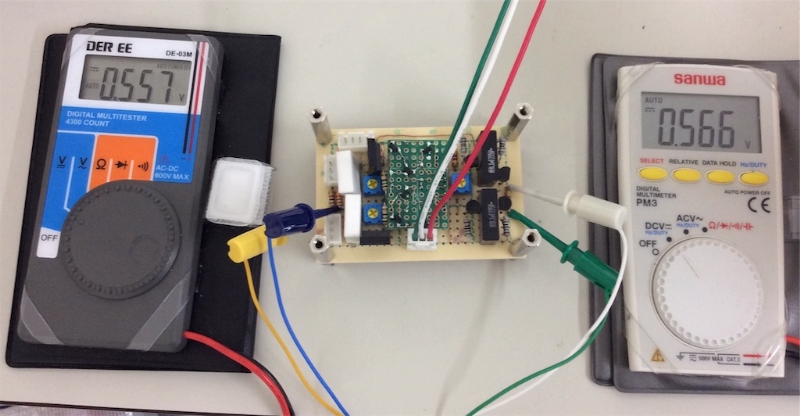

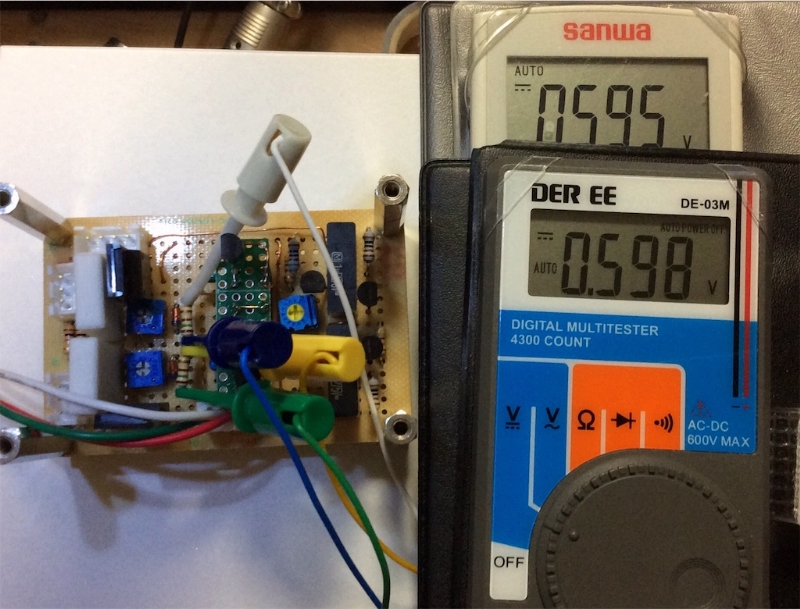

150Ω抵抗の両端電圧をみる。TRが働くくらいの電圧に調整する。





終段にかかるバイアス電圧を見る。

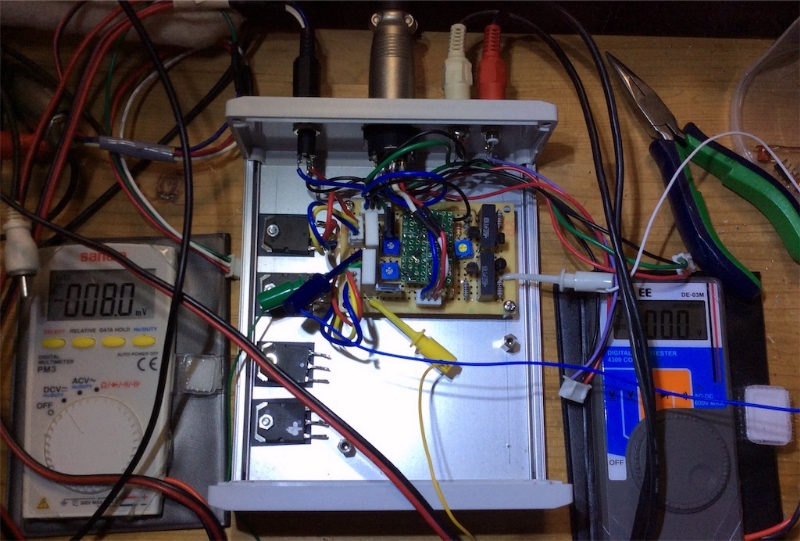

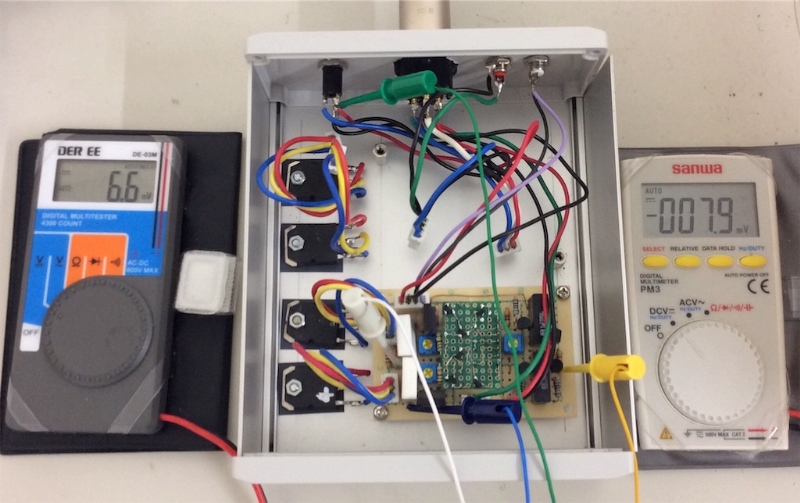

終段をつないで確認する。アイドリング66mA、オフセット7.9mVとなった。

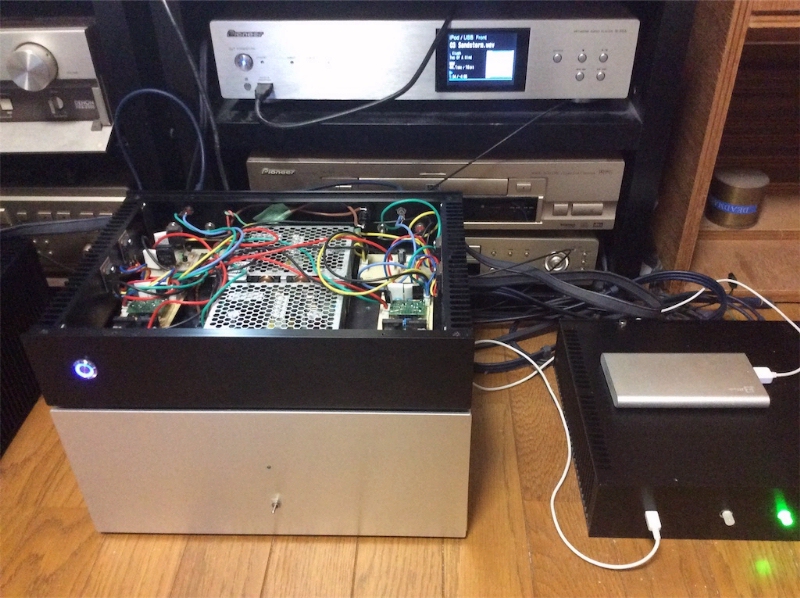

テスト用スピーカーで音を聴いている。ふんわり感が凄い。

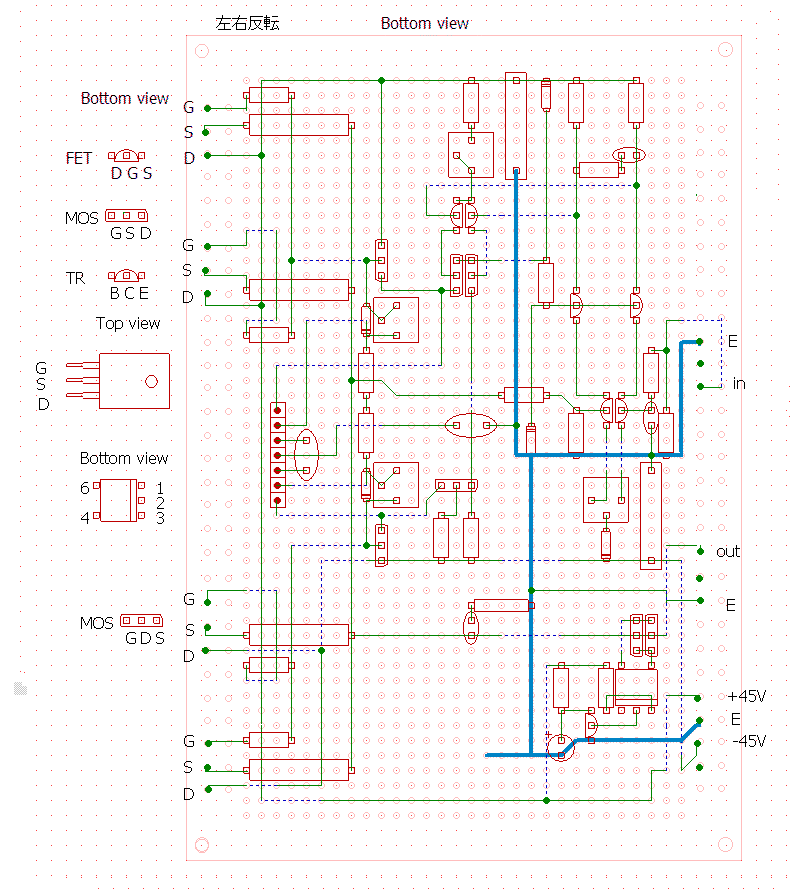

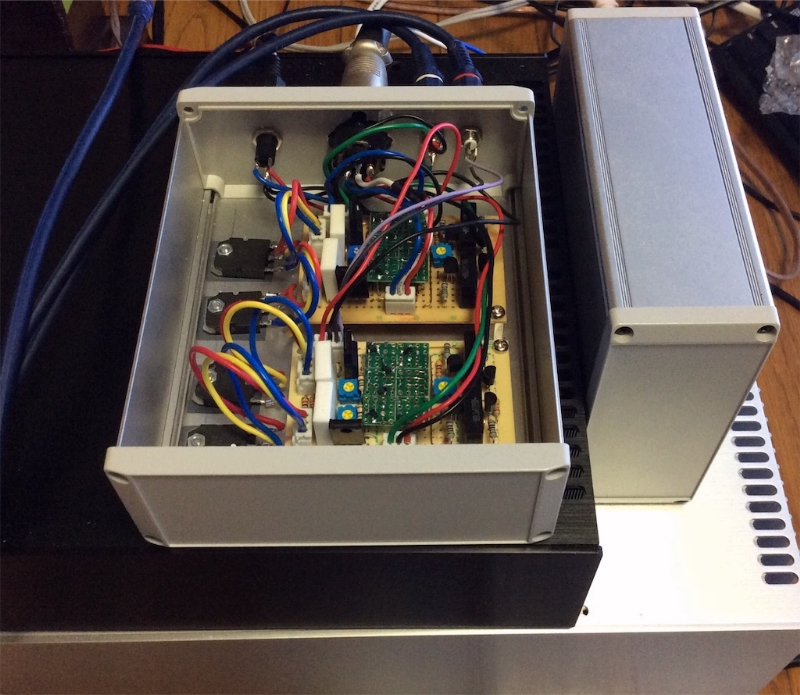

この基板をパワーアンプ III に組み込んでMOS FET アンプを完成させた。

アイドリング130mA、DCオフセット10.8mVである。

アイドリング86mA、DCオフセット13.8mVである。



終段のゲートの入力抵抗を220Ωに変更して高域を改善している。




音質を比べると石のせいか上條式よりナチュラルであると言える。

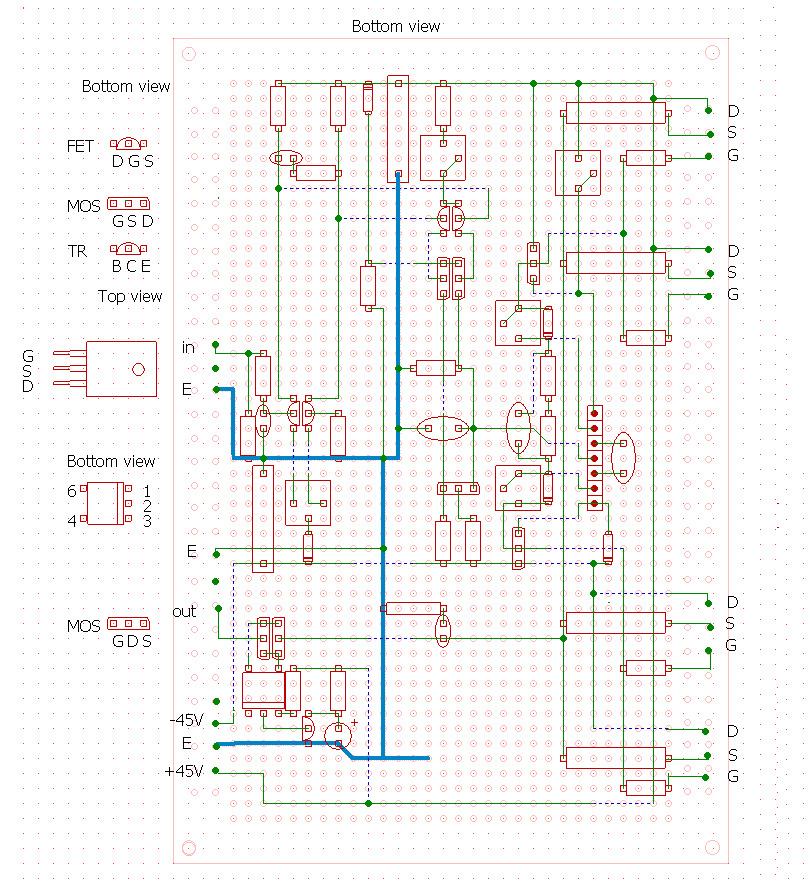

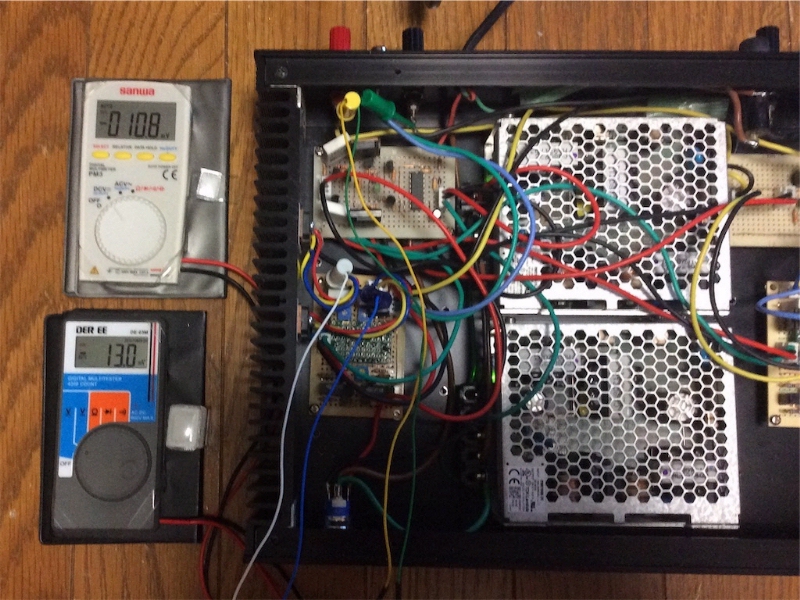

パワーアンプ I の第一基板を改造する。

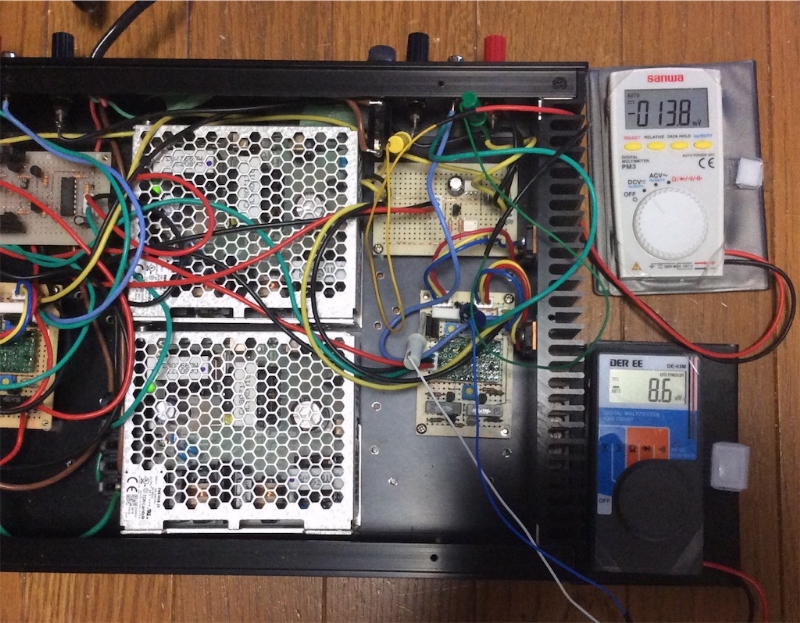

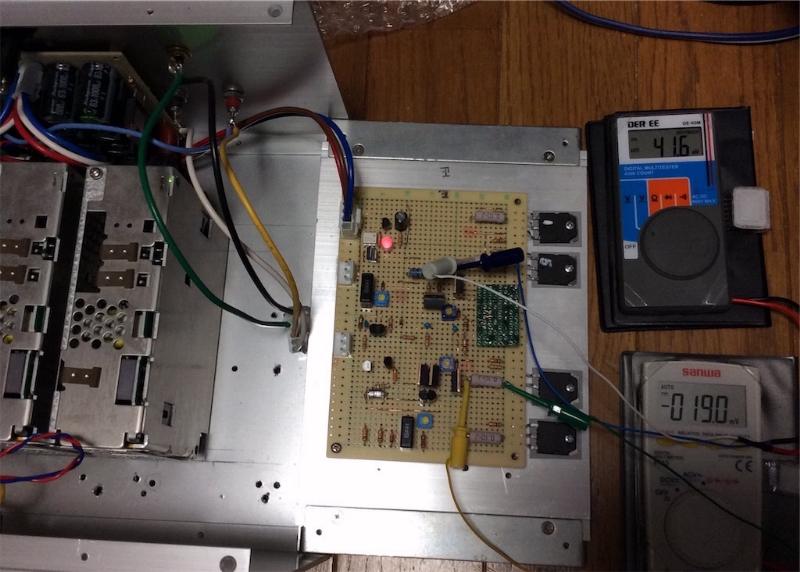

DCオフセット41mV、アイドリング190mAに調整できた。




HMAー9500 II にまた一歩近づいた。
